Анализатор жидкости АЖМ–2.01 многопараметрический
Цена: по запросу
Назначение
Анализатор жидкости АЖМ–2.01 многопараметрический предназначен для измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП) или концентрации, а также температуры (Т) и расхода (V) анализируемой жидкости.
Анализатор жидкости АЖМ–2.01 многопараметрический состоит из двух первичных преобразователей пассивного типа (датчиков УЭП и pH-электрода) и двухканального измерительного прибора (ИП) щитового и настенного исполнения.
Анализатор жидкости АЖМ–2.01 многопараметрический обеспечивает цифровую индикацию значений рН (ОВП), УЭП и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485, сигнализацию о выходе измеряемых параметров за пределы заданных значений.
Анализатор жидкости АЖМ–2.01 многопараметрический. Руководство по эксплуатации
Анализатор жидкости АЖМ–2.01 многопараметрический
Анализатор представляет собой двухканальное средство измерения и состоит из двух первичных преобразователей пассивного типа (датчиков УЭП и pH-электрода) и двухканального измерительного прибора (ИП) щитового и настенного исполнения. Измерительные каналы анализатора гальванически изолированны:
- Первый канал предназначен для измерения рН или окислительно-восстановительного потенциала (ОВП) и температуры (Т);
- Второй канал предназначен для измерения УЭП или концентрации растворённых веществ: кислот, оснований и солей. Измерение производится индуктивным датчиком.
В обоих каналах производится измерение температуры анализируемой жидкости. Дополнительно в анализаторе, имеется вход для подключения датчика расхода жидкости (V).
Анализатор обеспечивает цифровую индикацию значений рН (ОВП), УЭП и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485, сигнализацию о выходе измеряемых параметров за пределы заданных значений.
Измеренная информация представляется как в цифровом, так и в графическом виде.
Анализатор имеет удобное меню и снабжён архивом с временем архивирования 1 год.
Области применения: теплоэнергетика, химическая, нефтехимическая, металлургическая и другие отрасли промышленности.
Аксессуары:
- арматура погружная АПН-1.1, АПТ-1.1;
- арматура погружная АПП-1.1 с индуктивным датчиком ES-1-A или SI 315;
- арматура погружная АПП-2.2 с индуктивным датчиком SI 315;
- арматура проточная АПН-1.4;
- арматура погружная АПН-3.3;

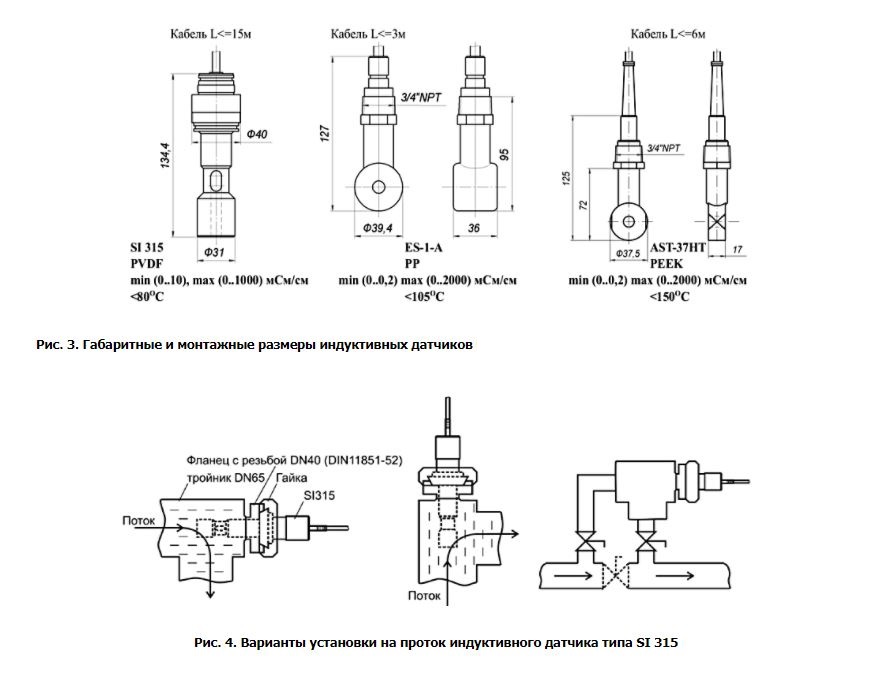

- датчики индуктивные: ES-1-A, SI-315, AST-37HT;
- шкаф для установки анализатора, в том числе уличного исполнения с подогревом.
| Наименование параметра | Значение параметра |
| Количество измерительных каналов | 2 |
| - Канал 1 | измерение pH, ОВП |
| - Канал 2 | измерение УЭП, индуктивные датчики SI-315, ES-1-A |
| Диапазоны измерения: | |
| - рН | от 0,00 до 14,00 рН |
| - ОВП | от -1500 мВ до 1500 мВ |
| - УЭП | от 0,00 до 1000 мСм/см |
| - Концентрации | (0...20)%; (90...230) г/л NaCl; (0...10)%, (20...40)% NaOH; (0...25)%, (92...99)% Н2SO4; (16...26)% Олеум; (0...15)% HCl; (0...20)% HNO3; (0...20)% KOH |
| Диапазон измерений температуры анализируемой среды | |
| - для рН(ОВП) — электрода | (0...95) °С |
| - для датчика SI 315 (материал PVDF) | (0...80) °С |
| - для датчика ES-1-A (материал PP) | (5...105) °С |
| Давление анализируемой жидкости при температуре 25°С: | |
| - для pH / ОВП электрода | (0...6), (0...16) бар (в зависимости от электрода и температуры) |
| - для датчика SI 315 температуре 25°С | не более 0,3 МПа |
| - для датчика ES-1-A температуре 25°С | не более 0,6 МПа |
| Предел допускаемого значения основной приведённой погрешности: | |
| - при измерении УЭП | не более ±2,0 % |
| - при измерении pH | не более ±0,1 pH |
| - при измерении ОВП | не более ±5 мВ |
| - при измерении температуры | ±0,5 ºС в диапазоне (0...50) ºС ±1,0 ºС в диапазоне (0...100) ºС |
| Длина линии связи между электродной системой и ИП | до 10 м |
| Выходной сигнал ИП: | |
| - аналоговые постоянного тока, пропорциональные диапазонам измерений УЭП и температуры, гальванически изолированные от входных сиг | (0...5), (0...20), (4...20) мА (выбираются заказчиком) |
| - цифровой интерфейс | RS485, протокол обмена ModBus RTU |
| - дискретные программируемые (срабатывание по уставкам УЭП или температуры) | три реле с переключающими контактами, ~240 В, 3 А |
| Количество сигналов (реле) в анализаторе с блоком БВД-8.2 | 8 |
| Количество сигналов (реле) в анализаторе без блока БВД-8.2 | 1 (оптореле нормально разомкнутое, =100В, 150мА - параметры могут быть изменены по согласованию с Заказчиком) |
| Область задания уставок по УЭП и температуре | во всём диапазоне измерений |
| Интервал записи в архив | программируемый от 1 с до 1 суток |
| Время архивирования | 1 год |
| Тип индикатора | жидкокристаллический графический |
| Материал корпуса ИП: | ABS пластик |
| Параметры сетевого питания | ~(100...244) В, 50 Гц |
| Потребляемая мощность | не более 15 ВА |
| Время готовности к работе | не более 15 c. |
| Климатическое исполнение ИП: | УХЛ 4.2, но при температуре (+5...+50) ºС |
| Материал корпуса ИП: | |
| - щитовое исполнение | алюминиевый сплав |
| - настенное исполнение | ABS пластик |
| Степень защищённости от внешних воздействий по ГОСТ 14254-2015: | |
| - корпуса ИП щитового исполнения (по передней панели) | IP54 |
| - корпуса ИП настенного исполнения | IP65 |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931 | N2 |
| Масса: | |
| - датчик УЭП с кабелем 10 м | не более 1,5 кг |
| - ИП | не более 1 кг |
